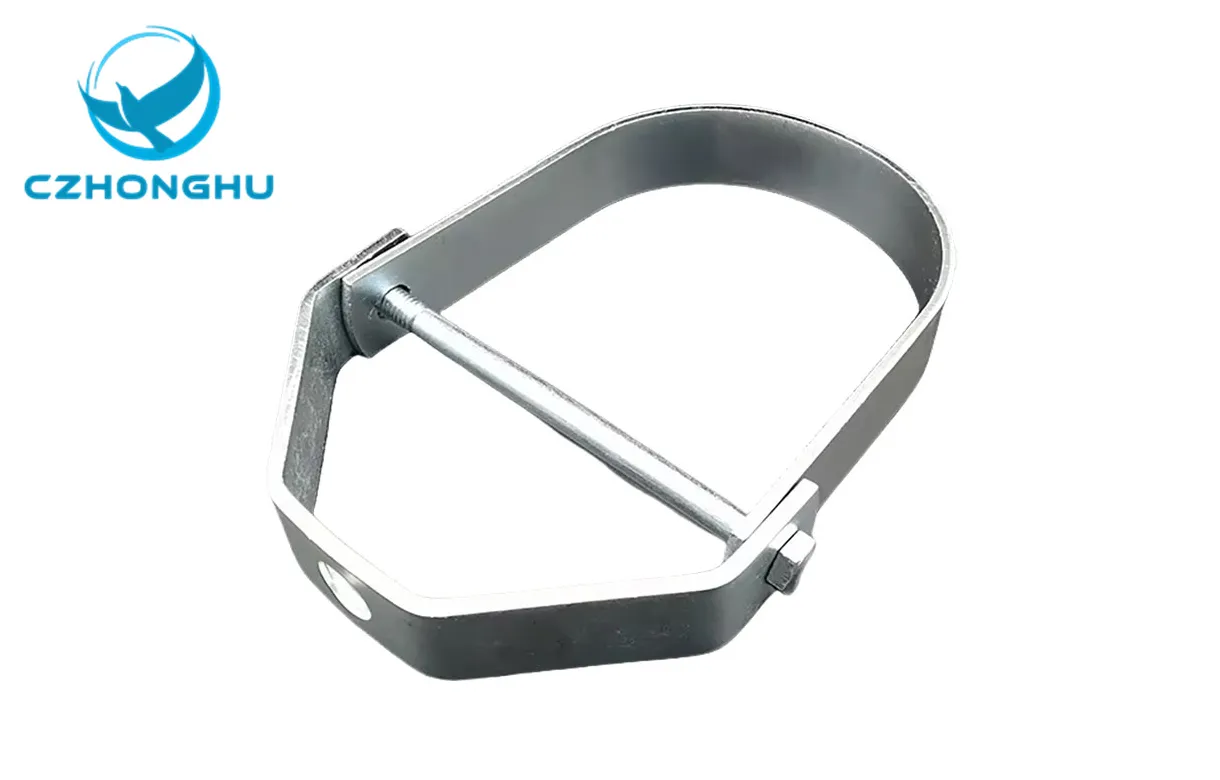

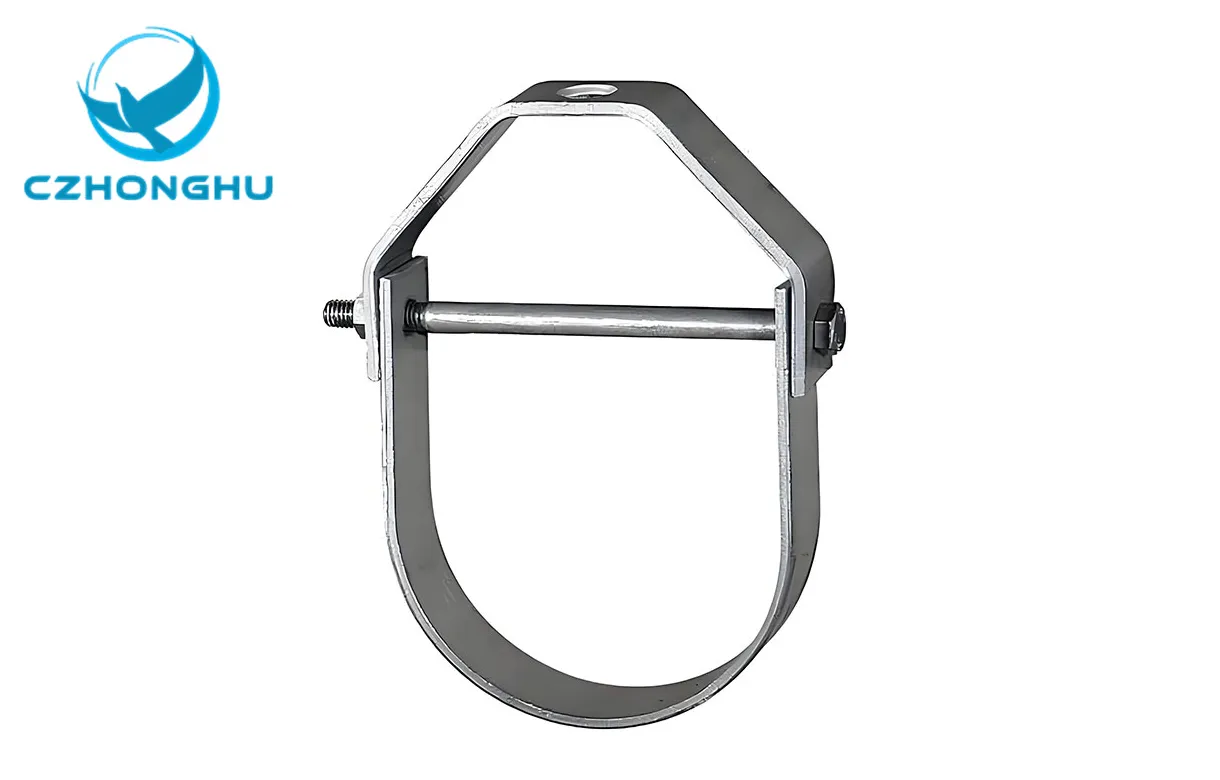

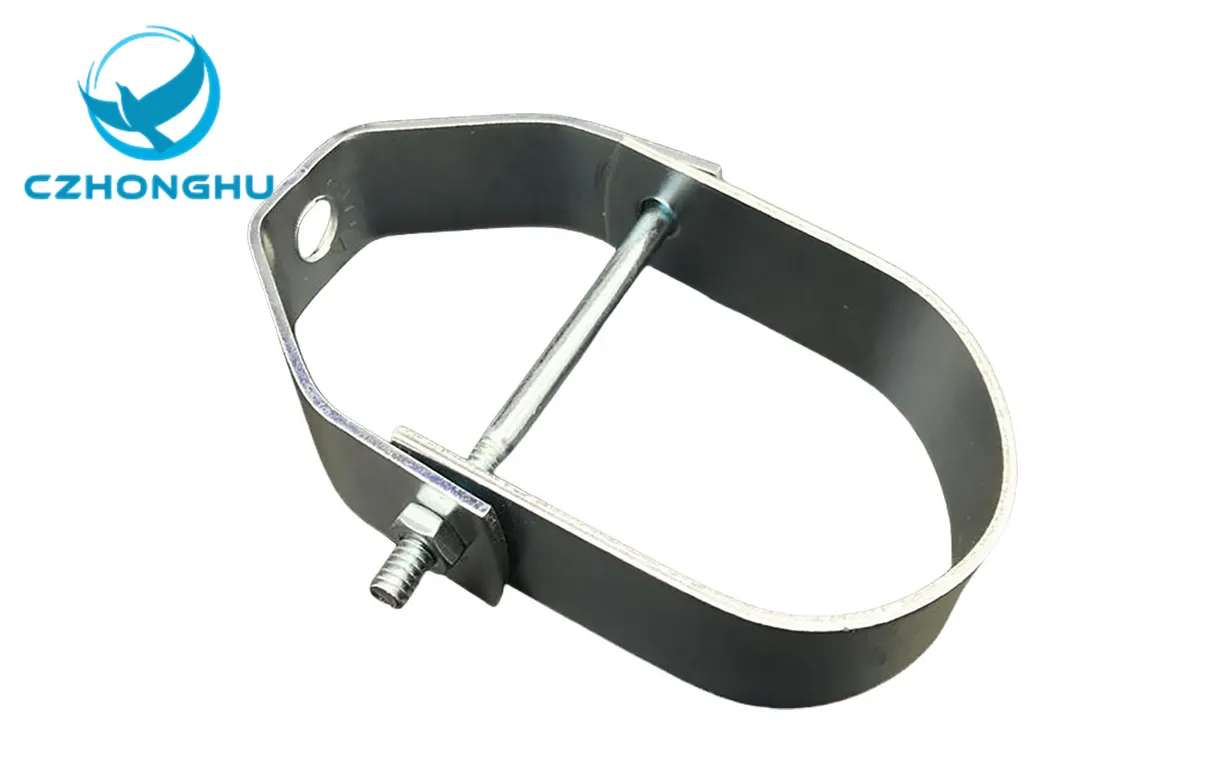

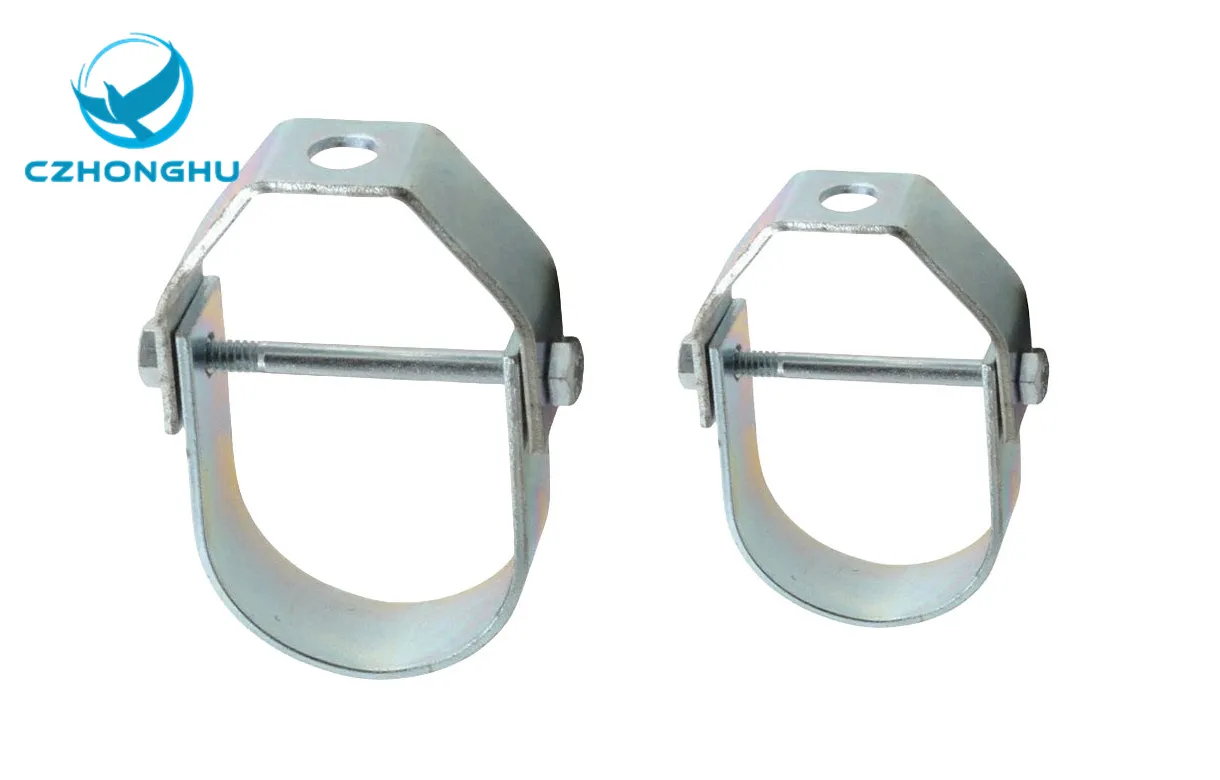

Wieszak typu clevis to dwuczęściowe regulowane urządzenie do zawieszania rur. Jego górna część to w kształcie litery U, który mocuje się do pręta gwintowanego, a spód to uformowany pasek podtrzymujący rurę. Połączone za pomocą sworznia, to połączenie umożliwia obracanie. Zespół jest zabezpieczony nad głową za pomocą nakrętek i podkładek. Jego podstawową funkcją jest podtrzymywanie ciężaru i zawartości rury, umożliwianie regulacji pionowej, ograniczanie ruchu bocznego i dostosowywanie ograniczonego obrotu pionowego z powodu rozszerzalności cieplnej.
| Rozmiar rury żelaznej | Specyfikacja danych | Rec. Maks. Obciążenie (lbs.) | Ok. Wt. Na 100 (lbs.) | |||||||
| A | B | C | D | E. | F | Górny | Niższy | |||
| 1/2 | 3/8 | 1 1/8 | 1 11/16 | 2 1/16 | 1/4 | 7/16 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 3/4 | 3/8 | 1 1/8 | 1 11/16 | 2 9/16 | 1/4 | 7/16 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 1 | 3/8 | 15/16 | 2 1/16 | 2 11/16 | 1/4 | 5/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 22 |
| 1 1/4 | 3/8 | 1 5/8 | 2 17/2 | 3 11/16 | 1/4 | 7/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 26 |
| 1 1/2 | 3/8 | 1 7/8 | 2 7/8 | 3 3/16 | 1/4 | 11/16 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 34 |
| 2 | 3/8 | 2 1/4 | 3 5/16 | 4 7/16 | 5/16 | 1 1/4 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 38 |
| 2 1/2 | 3/8 | 2 7/8 | 3 7/16 | 4 7/8 | 1/4 | 115/16 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 86 |
| 3 | 1/2 | 35/16 | 4 3/4 | 6 1/2 | 5/16 | 1 3/4 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 96 |
| 3 1/2 | 1/2 | 4 1/32 | 5 15/16 | 7 15/16 | 5/16 | 2 9/16 | 8Ga x 13/16 | 10Ga x 13/16 | 1130 | 114 |
| 4 | 5/8 | 4 7/8 | 5 7/8 | 8 3/16 | 3/8 | 2 17/8 | 8Ga x 13/16 | 10Ga x 13/16 | 1430 | 126 |
| 5 | 5/8 | 4 3/16 | 5 11/16 | 8 7/16 | 1/2 | 1 7/16 | 4Ga x 1 1/4 | 8Ga x 1 1/4 | 1430 | 204 |
| 6 | 3/4 | 5 1/16 | 6 13/16 | 10 1/8 | 1/2 | 1 3/4 | 3Ga x 1 1/2 | 8Ga x 1 1/2 | 1940 | 240 |
| 8 | 3/4 | 6 3/16 | 8 1/16 | 12 7/16 | 5/8 | 1 7/8 | 3Ga x 1 3/4 | 8Ga x 1 3/4 | 2000 | 486 |
| 10 | 7/8 | 6 3/4 | 10 9/16 | 15 7/16 | 3/4 | 2 13/16 | 3/8x1 3/4 | 3Ga x 1 3/4 | 3600 | 806 |
| 12 | 7/8 | 7 3/32 | 11 10/16 | 15 7/8 | 3/4 | 2 1/4 | 3/8x2 | 3Ga x 2 | 3600 | 1034 |
| 14 | 1 | 9 1/4 | 14 3/8 | 20 1/4 | 7/8 | 4 3/8 | 1/2x2 | 1/4x2 | 4200 | 1430 |
| 16 | 1 | 11 5/16 | 16 15/16 | 21 15/16 | 1 | 2 13/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4600 | 2100 |
| 18 | 1 | 13 7/8 | 13 1/16 | 22 5/26 | 1 | 3 9/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4800 | 2440 |
| 20 | 1 1/4 | 15 1/8 | 17 3/4 | 27 3/12 | 1 1/4 | 3 3/4 | 5/8x3 | 3/8x3 | 4800 | 4700 |
| 24 | 1 1/4 | 18 3/8 | 23 1/2 | 31 1/4 | 1 1/4 | 4 | 5/8x3 | 3/8x3 | 4800 | 5800 |
Ten arkusz specyfikacji jest tylko w celach informacyjnych. Aimco Intemational Group Corp. zastrzega sobie prawo do wprowadzania zmian w projekcie bez wcześniejszego powiadomienia.
Materiał: Zwykle wykonany ze stali węglowej (np. ASTM A36) do ogólnego użytku. Stal nierdzewna (np. 304 lub 316) jest stosowana w środowiskach korozyjnych lub zastosowaniach o wysokiej czystości.
Wykończenie: Typowe wykończenia obejmują ocynkowane ogniowo (dla odporności na korozję), czarne (zwykłe wykończenie młyna) lub czasami malowane.
Regulacja pionowa: Najbardziej widoczna cecha. Nakrętki na pręcie gwintowanym powyżej i poniżej clevis pozwalają na precyzyjne pozycjonowanie wysokości.
Działanie obrotowe: Połączenie sworznia typu clevis umożliwia nieznaczne obracanie się rury, zapobiegając naprężeniom wieszaka i orurowania podczas ruchu termicznego.
Sztywne wsparcie: Zapewnia silne, niezawodne wsparcie, ograniczając ruch w poziomie.
Dwuczęściowa konstrukcja: Upraszcza instalację; dolny pasek można umieścić na rurze przed przymocowaniem górnego plecionu.
